電磁兼容EMC輻射和傳導測試如何辦理

文章出處：環測威人氣：260發表時間：2024-10-15

電磁兼容EMC輻射和傳導測試如何辦理？什么是電磁兼容（EMC）？電磁兼容（EMC）是對電子產品在電磁場方面干擾大小（EMI）和抗干擾能力（EMS）的綜合評定，是產品質量重要的指標之一，電磁兼容的測量由測試場地和測試儀器組成。

　　EMC測試有助于大限度地降低設備產生的輻射或傳導輻射干擾其附近其他電子產品的可能性。進行EMC測試，可以確保您的電子設備能夠在其他電磁輻射源周圍繼續按預期運行。

　　電磁兼容（EMC）包含哪些項目？

　　EMC包含兩大項：EMI（干擾、輻射、發射）、EMS（敏感度、抗干擾）

　　EMI測試項包括：

　　RE（輻射，發射）、

　　CE（傳導干擾）、

　　Harmonic（諧波）、

　　Flicker（閃爍） ……

　　EMS測試項包括：

　　ESD （靜電）

　　EFT（瞬態脈沖干擾）

　　DIP（電壓跌落）

　　CS（傳導抗干擾）

　　RS （輻射抗干擾）

　　Surge （浪涌，雷擊）

　　PSMS（工頻磁場搞擾度）

　　電磁兼容輻射測試（RE）介紹

　　1、輻射發射（RE）測試概述

　　輻射發射（Radiated Emission）測試是測量EUT通過空間傳播的輻射騷擾場強。可以分為磁場輻射、電場輻射，前者針對燈具和電磁爐，后者則應用普遍。另外，家電和電動工具、AV產品的輔助設備有功率輻射發射的要求（稱為騷擾功率）。

　　2、輻射發射（RE）測試標準：

　　a）電場輻射：

　　CISPR22/EN55022（信息技術產品），CISPR13/EN55013（音頻類產品），CISPR11/EN55011（工科醫），CISPR14-1，CISPR15/EN55015（燈具）；

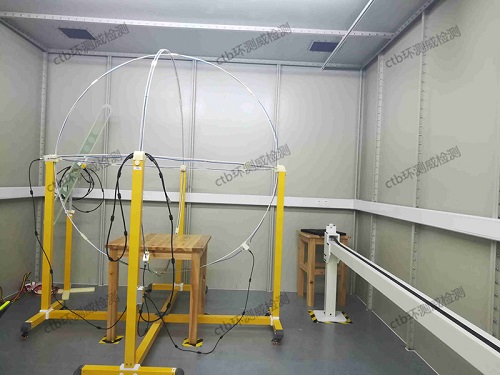

　　b）磁場輻射：

　　CISPR15（工作電流頻率超過100Hz的燈具），CISPR11（電磁爐）；c）騷擾功率：CISPR14-1（工作頻率不超過9kHz的一部分設備除外），CISPR13（只對輔助設備）。

　　電磁兼容傳導測試（CE）介紹

　　1、什么是傳導發射

　　傳導發射（Conducted Emission）測試，通常也會被稱為騷擾電壓測試，只要有電源線的產品都會涉及到，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導發射的要

　　求，通常用騷擾電壓或騷擾電流的限值（兩者有相互轉換關系）來表示，燈具中的插入損耗測試（直接用dB表示）也屬于傳導測試范疇。

　　2、傳導發射標準

　　大部分歐洲標準都將基于來自CISPR（無線電特別委員會）和IEC （國際電工委員會）的國際標準。

　　測試方法由相關標準CISPR16-2（GB6113.2）給出

　　3、傳導發射具體產品標準：

　　CISPR11-工業科學醫療設備

　　CISPR14-家用電器和便攜式工具

　　CISPR15-燈具

　　CISPR22-信息技術設備

　　EN 61800-電機轉速控制設備
